產品中心暖通環保分析儀TA65六分量應變天平
產品型號：TA65
更新時間：2025-11-17
廠商性質：代理商
訪問量：25
服務熱線4006981718
產品分類
相關文章
1 天平概況

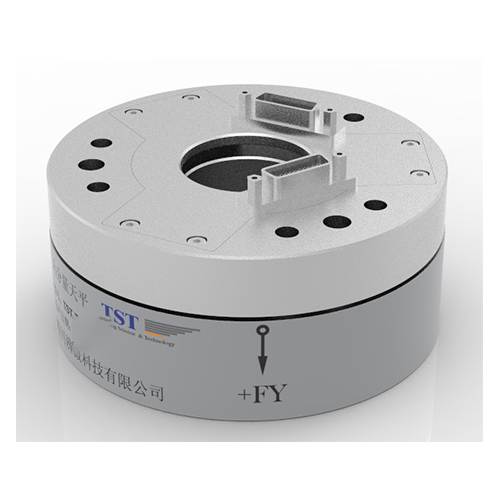

圖1 天平外觀圖(參考圖，具體尺寸、出線方式可定制)
TST-TA65天平是一款定制型的應變式六分量力傳感器天平，用于測量作用在試驗對象上的基于空間直角坐標系下的三個力和三個力矩分量。
該天平具有以下特點：
1) 緊湊設計Φ65×40mm，內徑20mm；
2) 高共振頻率；
3) 高強度鋁合金制造，具有高抗過載能力；
4) 基于電阻應變測量原理，可實時測量X/Y/Z三個方向上的力和力矩；
5) 機械接口、電器接口可定制。
圖2 天平安裝圖
機械參數 | ||||||
模型端安裝螺紋孔 | mm | 6 x M6 | ||||
支撐端安裝螺紋孔 | mm | 6 x M6 | ||||
外形尺寸 | mm | Φ65×40 | ||||
材質 | 高強度鋁合金或不銹鋼 | |||||
低共振頻率 | Hz | 1000 | ||||
總質量 | kg | 0.53 | ||||
額定負荷的安全系數 |
| >2 | ||||
安全過載系數 | %FS | 200 | ||||
電氣參數 | ||||||
輸入/出阻抗 | Ω | 1,000/300 | ||||
絕緣電阻 | MΩ | >20 | ||||
額定供橋電壓 | DCV | 10 | ||||
輸出電纜 |
| 5m長，21芯插頭，數量兩根 | ||||
允許供橋電壓范圍 | DCV | 1~12 | ||||
分量信息 | ||||||
分量 | FX | FY | FZ | MX | MY | MZ |
量程N，Nm | 1000 | 1000 | 2000 | 100 | 100 | 100 |
靈敏度mV/V(±20%) | 0.5 | 0.40 | 0.3 | 2.5 | 1.5 | 1.5 |
零點漂移%FS | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
重復性%FS | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
準確度%FS | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
BW-DAQ08-24數據采集器簡介
BW-DAQ08L是一款便攜式8通道數據采集器，內置高精度超低噪聲橋路激勵電源、高精度A/D轉換器、大容量充電電池，高精度標準電壓，具有激勵反饋檢測、可編程增益放大、數字濾波等功能，結構緊湊、精度高、抗干擾能力強，適用于小規模、高精度力/壓力信號測量及溫度測量。
主要技術參數：
l
通道數：8通道同步；分辨率：24位
l 程控增益：1，2，4，8，16，32，64，128
l 采樣頻率：1.5，4，8，16，50，100，200，400，600
l 非線性差：0.03%
l 通信方式：RS485/(TCP/IP)/用戶定制
l 內置充電電池，續航時間長達12H
l 提供編程說明及DEMO程序。
5 使用說明
1) 天平在使用前，應預熱40分鐘；
2) 使用過程中應防塵、防潮、防油和避免劇烈震動，嚴禁觸摸應變片；
3) 嚴禁敲打，未經安全驗證性計算，不得隨意超載；
4) 天平校準公式中各輸出電壓讀數的單位為mV，（其中：
為吹風讀數，
為初讀數，i=FX,FY,FZ,MX,MY,MZ）；
5) 天平校準公式計算得到的載荷單位為kg或kg·m。在轉換成N或 N·m時應乘以9.80665m/s2；
6) 按額定橋壓供電，否則應進行測量數據修正，修正公式為：
；
7) 天平載荷計算公式為迭代形式。
1) 天平存放。天平應存放在有干燥劑的專用箱內。存放間宜保持干燥、無塵、無化學藥品與無振動；
2) 通電檢查。天平每隔三個月要通電檢查一次，在潮濕季節，每個月要通電檢查一次；
3) 天平烘干。天平每三個月要在恒溫箱內烘干一次，在雨季或潮濕季節，每個月要烘干一次。烘干溫度為60℃，保溫3~4h；
4) 天平維修。應變計有損壞或電阻值有較大變化時，要及時更換應變計，更換應變計后的天平要重新進行校準。當應變計使用時間較長，天平已達不到技術性能指標要求時，要重新粘貼應變計，并進行校準。
1) 售后人工24h服務，為客戶提供技術咨詢；
2) 根據客戶要求，進行有關方面的技術指導；
3) 保證維修零配件的供應；
4) 處理客戶來信、來訪以及電話解答客戶咨詢；
5) 各種方式征集客戶對產品品質的意見，并根據情況改正。
單分量力傳感器
選用現有產品，配單獨的數據采集盒，或與天平的采集盒共用。
傳感器尺寸如下：
具體尺寸，可能會隨具體選型有所變化。
量程參數如下：
二．概算
名稱 | 明細 | 數量 | 單位 |
六分量天平 | 1 | 套 | |
數據采集 | BW-DAQ08便攜式8通道數據采集器 | 1 | 套 |
單分量傳感器 | 配單獨的數據采集盒或與天平的采集盒共用 | 1 | 個 |
設計調試費 | 3% |
|
|
管理 | 3% |
|
|
稅費 | 總價/1.13*13% |
|
|
